HydraulikaHydraulické šroubeníMetrické závity 24° DIN 2353Úhlové 90°(45°) DIN šroubení

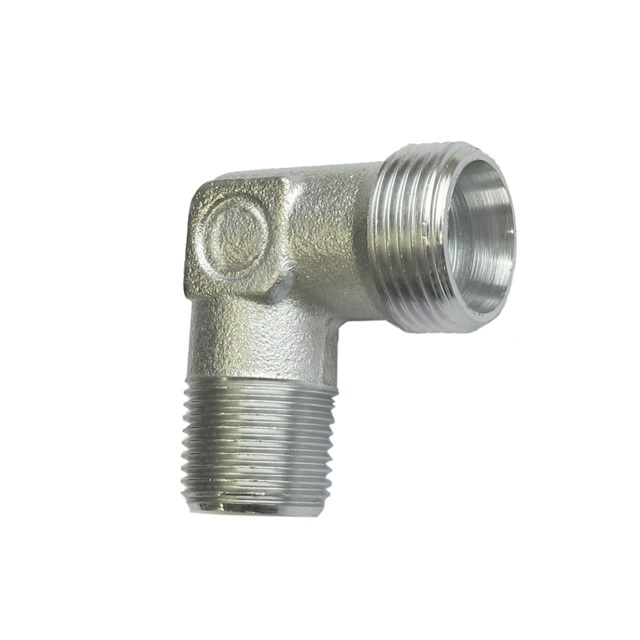

LME-L HPU-90° DIN24°

1 / 3

+-3 dalších

Varianty LME06LMOMR10.1; Provozní tlak (bar) 315, Vnější závit M12x1,5, Připoj. závit M10x1, Trubka (mm) 6L, Hmotnost (kg) 0,05, Šestihran 14

LME06LMOMR10.1; Provozní tlak (bar) 315, Vnější závit M12x1,5, Připoj. závit M10x1, Trubka (mm) 6L, Hmotnost (kg) 0,05, Šestihran 14

LME08LMOMR12.1; Provozní tlak (bar) 315, Vnější závit M14x1,5, Připoj. závit M12x1,5, Trubka (mm) 8L, Hmotnost (kg) 0,06, Šestihran 14

LME10LMOMR14.1; Provozní tlak (bar) 315, Vnější závit M16x1,5, Připoj. závit 14x1,5, Trubka (mm) 10L, Hmotnost (kg) 0,07, Šestihran 14

LME12LMOMR16.1; Provozní tlak (bar) 315, Vnější závit M18x1,5, Připoj. závit M16x1,5, Trubka (mm) 12L, Hmotnost (kg) 0,07, Šestihran 19

LME15LMOMR18.1; Provozní tlak (bar) 315, Vnější závit M22x1,5, Připoj. závit M18x1,5, Trubka (mm) 15L, Hmotnost (kg) 0,12, Šestihran 22

LME18LMOMR22.1; Provozní tlak (bar) 250, Vnější závit M26x1,5, Připoj. závit M22x1,5, Trubka (mm) 18L, Hmotnost (kg) 0,18, Šestihran 27

LME22LMOMR27.1; Provozní tlak (bar) 160, Vnější závit M30 x 2, Připoj. závit M27x2, Trubka (mm) 22L, Hmotnost (kg) 0,35, Šestihran 27

LME28LMOMR33.1; Provozní tlak (bar) 160, Vnější závit M36 x 2, Připoj. závit M32 x 2, Trubka (mm) 28L, Hmotnost (kg) 0,38, Šestihran 33

LME35LMOMR42.1; Provozní tlak (bar) 160, Vnější závit M45 x 2, Připoj. závit M42 x 2, Trubka (mm) 35L, Hmotnost (kg) 0,55, Šestihran 41

LME42LMOMR48.1; Provozní tlak (bar) 160, Vnější závit M52 x 2, Připoj. závit M48 x 2, Trubka (mm) 42L, Hmotnost (kg) 0,65, Šestihran 48

LME06SMOMR12.1; Provozní tlak (bar) 400, Vnější závit M14x1,5, Připoj. závit M12x1,5, Trubka (mm) 6S, Hmotnost (kg) 0,06, Šestihran 14

LME08SMOMR14.1; Provozní tlak (bar) 400, Vnější závit M16x1,5, Připoj. závit M14x1,5, Trubka (mm) 8S, Hmotnost (kg) 0,075, Šestihran 14

LME10SMOMR16.1; Provozní tlak (bar) 400, Vnější závit M18x1,5, Připoj. závit M16x1,5, Trubka (mm) 10S, Hmotnost (kg) 0,075, Šestihran 19

LME12SMOMR18.1; Provozní tlak (bar) 400, Vnější závit M20x1,5, Připoj. závit M18x1,5, Trubka (mm) 12S, Hmotnost (kg) 0,12, Šestihran 19

LME16SMOMR22.1; Provozní tlak (bar) 400, Vnější závit M24x1,5, Připoj. závit M22x1,5, Trubka (mm) 16S, Hmotnost (kg) 0,19, Šestihran 27

LME20SMOMR27.1; Provozní tlak (bar) 400, Vnější závit M30 x 2, Připoj. závit M27 x 2, Trubka (mm) 20S, Hmotnost (kg) 0,36, Šestihran 27

Do košíku

0 Kč

0 Kč bez DPH

Připojovací závit (v tabulce myšleno do kostky) výrobce označuje kótou F2.Připojovací závit na trubky nebo hadice označuje výrobce kótou F1.Položky jsou holá hrdla, pro objednání kompletu je potřeba objednat matice a prsteny zvlášť.

Originál katalogový list.pdf

Materiál produktu

Ocel (galvanicky potažená)
