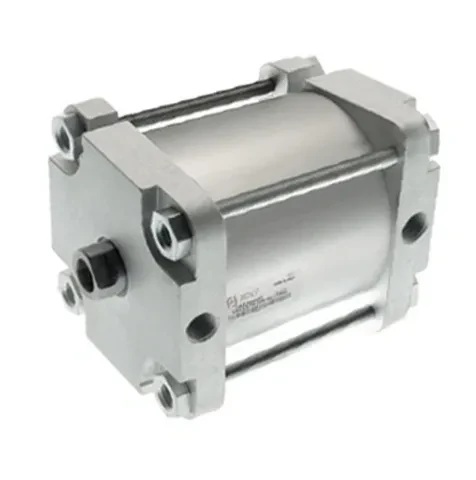

LH - DVOJČINNÝ MAGNETICKÝ VÁLEC SÉRIE L
LH0320050; Provozní tlak (bar) 1-10, Zdvih (mm) 50, Vnější závit M10x1,25, DN (mm) 32, Druhý průměr (mm) píst. 12, Hmotnost (kg) 0,75
LH0320080; Provozní tlak (bar) 1-10, Zdvih (mm) 80, Vnější závit M10x1,25, DN (mm) 32, Druhý průměr (mm) píst. 12, Hmotnost (kg) 0,916
LH0320100; Provozní tlak (bar) 1-10, Zdvih (mm) 100, Vnější závit M10x1,25, DN (mm) 32, Druhý průměr (mm) píst. 12, Hmotnost (kg) 1
LH0320150; Provozní tlak (bar) 1-10, Zdvih (mm) 150, Vnější závit M10x1,25, DN (mm) 32, Druhý průměr (mm) píst. 12, Hmotnost (kg) 1,1
LH0320200; Provozní tlak (bar) 1-10, Zdvih (mm) 200, Vnější závit M10x1,25, DN (mm) 32, Druhý průměr (mm) píst. 12, Hmotnost (kg) 1,3
LH0320250; Provozní tlak (bar) 1-10, Zdvih (mm) 250, Vnější závit M10x1,25, DN (mm) 32, Druhý průměr (mm) píst. 12, Hmotnost (kg) 1,05
LH0320300; Provozní tlak (bar) 1-10, Zdvih (mm) 300, Vnější závit M10x1,25, DN (mm) 32, Druhý průměr (mm) píst. 12, Hmotnost (kg) 1,19
LH0320350; Provozní tlak (bar) 1-10, Zdvih (mm) 350, Vnější závit M10x1,25, DN (mm) 32, Druhý průměr (mm) píst. 12, Hmotnost (kg) 1,288
LH0320400; Provozní tlak (bar) 1-10, Zdvih (mm) 400, Vnější závit M10x1,25, DN (mm) 32, Druhý průměr (mm) píst. 12, Hmotnost (kg) 1,39
LH0320450; Provozní tlak (bar) 1-10, Zdvih (mm) 450, Vnější závit M10x1,25, DN (mm) 32, Druhý průměr (mm) píst. 12, Hmotnost (kg) 1,512
LH0320500; Provozní tlak (bar) 1-10, Zdvih (mm) 500, Vnější závit M10x1,25, DN (mm) 32, Druhý průměr (mm) píst. 12, Hmotnost (kg) 1,61
LH0400040; Provozní tlak (bar) 1-10, Zdvih (mm) 40, Vnější závit M10x1,25, DN (mm) 40, Druhý průměr (mm) píst. 16, Hmotnost (kg) 3,2
LH0400050; Provozní tlak (bar) 1-10, Zdvih (mm) 50, Vnější závit M10x1,25, DN (mm) 40, Druhý průměr (mm) píst. 16, Hmotnost (kg) 0,91
LH0400075; Provozní tlak (bar) 1-10, Zdvih (mm) 75, Vnější závit M10x1,25, DN (mm) 40, Druhý průměr (mm) píst. 16, Hmotnost (kg) 0,95
LH0400080; Provozní tlak (bar) 1-10, Zdvih (mm) 80, Vnější závit M10x1,25, DN (mm) 40, Druhý průměr (mm) píst. 16, Hmotnost (kg) 1
LH0400100; Provozní tlak (bar) 1-10, Zdvih (mm) 100, Vnější závit M10x1,25, DN (mm) 40, Druhý průměr (mm) píst. 16, Hmotnost (kg) 1,05
LH0400125; Provozní tlak (bar) 1-10, Zdvih (mm) 125, Vnější závit M10x1,25, DN (mm) 40, Druhý průměr (mm) píst. 16, Hmotnost (kg) 1,161
LH0400150; Provozní tlak (bar) 1-10, Zdvih (mm) 150, Vnější závit M10x1,25, DN (mm) 40, Druhý průměr (mm) píst. 16, Hmotnost (kg) 1,25
LH0401000; Provozní tlak (bar) 1-10, Zdvih (mm) 1000, Vnější závit M10x1,25, DN (mm) 40, Druhý průměr (mm) píst. 16, Hmotnost (kg) 3,98
LH0500025; Provozní tlak (bar) 1-10, Zdvih (mm) 25, Vnější závit M16x1,5, DN (mm) 50, Druhý průměr (mm) píst. 20, Hmotnost (kg) 1,2
LH0500050; Provozní tlak (bar) 1-10, Zdvih (mm) 50, Vnější závit M16x1,5, DN (mm) 50, Druhý průměr (mm) píst. 20, Hmotnost (kg) 1,45
LH0500080; Provozní tlak (bar) 1-10, Zdvih (mm) 80, Vnější závit M16x1,5, DN (mm) 50, Druhý průměr (mm) píst. 20, Hmotnost (kg) 1,475
LH0500100; Provozní tlak (bar) 1-10, Zdvih (mm) 100, Vnější závit M16x1,5, DN (mm) 50, Druhý průměr (mm) píst. 20, Hmotnost (kg) 1,53
LH0500125; Provozní tlak (bar) 1-10, Zdvih (mm) 125, Vnější závit M16x1,5, DN (mm) 50, Druhý průměr (mm) píst. 20, Hmotnost (kg) 1,65
LH0500150; Provozní tlak (bar) 1-10, Zdvih (mm) 150, Vnější závit M16x1,5, DN (mm) 50, Druhý průměr (mm) píst. 20, Hmotnost (kg) 1,761
LH0500160; Provozní tlak (bar) 1-10, Zdvih (mm) 160, Vnější závit M16x1,5, DN (mm) 50, Druhý průměr (mm) píst. 20, Hmotnost (kg) 1,833
LH0500200; Provozní tlak (bar) 1-10, Zdvih (mm) 200, Vnější závit M16x1,5, DN (mm) 50, Druhý průměr (mm) píst. 20, Hmotnost (kg) 1,98
LH0500250; Provozní tlak (bar) 1-10, Zdvih (mm) 250, Vnější závit M16x1,5, DN (mm) 50, Druhý průměr (mm) píst. 20, Hmotnost (kg) 2,239
LH0500300; Provozní tlak (bar) 1-10, Zdvih (mm) 300, Vnější závit M16x1,5, DN (mm) 50, Druhý průměr (mm) píst. 20, Hmotnost (kg) 2,42
LH0500320; Provozní tlak (bar) 1-10, Zdvih (mm) 320, Vnější závit M16x1,5, DN (mm) 50, Druhý průměr (mm) píst. 20, Hmotnost (kg) 2,52
LH0500350; Provozní tlak (bar) 1-10, Zdvih (mm) 350, Vnější závit M16x1,5, DN (mm) 50, Druhý průměr (mm) píst. 20, Hmotnost (kg) 2,7
LH0500400; Provozní tlak (bar) 1-10, Zdvih (mm) 400, Vnější závit M16x1,5, DN (mm) 50, Druhý průměr (mm) píst. 20, Hmotnost (kg) 2,9
LH0500450; Provozní tlak (bar) 1-10, Zdvih (mm) 450, Vnější závit M16x1,5, DN (mm) 50, Druhý průměr (mm) píst. 20, Hmotnost (kg) 3,1
LH0630100; Provozní tlak (bar) 1-10, Zdvih (mm) 100, Vnější závit M16x1,5, DN (mm) 63, Druhý průměr (mm) píst. 20, Hmotnost (kg) 1,98
LH0630125; Provozní tlak (bar) 1-10, Zdvih (mm) 125, Vnější závit M16x1,5, DN (mm) 63, Druhý průměr (mm) píst. 20, Hmotnost (kg) 2,1
LH0630160; Provozní tlak (bar) 1-10, Zdvih (mm) 160, Vnější závit M16x1,5, DN (mm) 63, Druhý průměr (mm) píst. 20, Hmotnost (kg) 2,3
LH0631000; Provozní tlak (bar) 1-10, Zdvih (mm) 1000, Vnější závit M16x1,5, DN (mm) 63, Druhý průměr (mm) píst. 20, Hmotnost (kg) 5
LH0800125; Provozní tlak (bar) 1-10, Zdvih (mm) 125, Vnější závit M20x1,5, DN (mm) 80, Druhý průměr (mm) píst. 25, Hmotnost (kg) 3,25
LH0800160; Provozní tlak (bar) 1-10, Zdvih (mm) 160, Vnější závit M20x1,5, DN (mm) 80, Druhý průměr (mm) píst. 25, Hmotnost (kg) 3,5
LH0800350; Provozní tlak (bar) 1-10, Zdvih (mm) 350, Vnější závit M20x1,5, DN (mm) 80, Druhý průměr (mm) píst. 25, Hmotnost (kg) 4,3
LH0800500; Provozní tlak (bar) 1-10, Zdvih (mm) 500, Vnější závit M20x1,5, DN (mm) 80, Druhý průměr (mm) píst. 25, Hmotnost (kg) 5,8
LH0800600; Provozní tlak (bar) 1-10, Zdvih (mm) 600, Vnější závit M20x1,5, DN (mm) 80, Druhý průměr (mm) píst. 25, Hmotnost (kg) 6,2
LH0800700; Provozní tlak (bar) 1-10, Zdvih (mm) 700, Vnější závit M20x1,5, DN (mm) 80, Druhý průměr (mm) píst. 25, Hmotnost (kg) 7
LH0800800; Provozní tlak (bar) 1-10, Zdvih (mm) 800, Vnější závit M20x1,5, DN (mm) 80, Druhý průměr (mm) píst. 25, Hmotnost (kg) 7,5
LH0801000; Provozní tlak (bar) 1-10, Zdvih (mm) 1000, Vnější závit M20x1,5, DN (mm) 80, Druhý průměr (mm) píst. 25, Hmotnost (kg) 10
LH1000150; Provozní tlak (bar) 1-10, Zdvih (mm) 150, Vnější závit M20x1,5, DN (mm) 100, Druhý průměr (mm) píst. 25, Hmotnost (kg) 4,47
LH1000160; Provozní tlak (bar) 1-10, Zdvih (mm) 160, Vnější závit M20x1,5, DN (mm) 100, Druhý průměr (mm) píst. 25, Hmotnost (kg) 4,5
LH1000200; Provozní tlak (bar) 1-10, Zdvih (mm) 200, Vnější závit M20x1,5, DN (mm) 100, Druhý průměr (mm) píst. 25, Hmotnost (kg) 4,95
LH1000250; Provozní tlak (bar) 1-10, Zdvih (mm) 250, Vnější závit M20x1,5, DN (mm) 100, Druhý průměr (mm) píst. 25, Hmotnost (kg) 5,4
LH1000300; Provozní tlak (bar) 1-10, Zdvih (mm) 300, Vnější závit M20x1,5, DN (mm) 100, Druhý průměr (mm) píst. 25, Hmotnost (kg) 5,5
LH1000320; Provozní tlak (bar) 1-10, Zdvih (mm) 320, Vnější závit M20x1,5, DN (mm) 100, Druhý průměr (mm) píst. 25, Hmotnost (kg) 5,86
LH1000350; Provozní tlak (bar) 1-10, Zdvih (mm) 350, Vnější závit M20x1,5, DN (mm) 100, Druhý průměr (mm) píst. 25, Hmotnost (kg) 6,2
LH1000400; Provozní tlak (bar) 1-10, Zdvih (mm) 400, Vnější závit M20x1,5, DN (mm) 100, Druhý průměr (mm) píst. 25, Hmotnost (kg) 6,5
LH1000500; Provozní tlak (bar) 1-10, Zdvih (mm) 500, Vnější závit M20x1,5, DN (mm) 100, Druhý průměr (mm) píst. 25, Hmotnost (kg) 7,6
LH0400120; Provozní tlak (bar) 1-10, Zdvih (mm) 120, Vnější závit M10x1,25, DN (mm) 40, Druhý průměr (mm) píst. 16, Hmotnost (kg) 1,12
LH0400800; Provozní tlak (bar) 1-10, Zdvih (mm) 800, Vnější závit M10x1,25, DN (mm) 40, Druhý průměr (mm) píst. 16, Hmotnost (kg) 3,7
LH0401100; Provozní tlak (bar) 1-10, Zdvih (mm) 1100, Vnější závit M10x1,25, DN (mm) 40, Druhý průměr (mm) píst. 16, Hmotnost (kg) 3,92
LH0630050; Provozní tlak (bar) 1-10, Zdvih (mm) 50, Vnější závit M16x1,5, DN (mm) 63, Druhý průměr (mm) píst. 20, Hmotnost (kg) 1,75
LH1250140; Provozní tlak (bar) 1-10, Zdvih (mm) 140, Vnější závit M27x2, DN (mm) 125, Druhý průměr (mm) píst. 32, Hmotnost (kg) 11,6
LH0320180; Provozní tlak (bar) 1-10, Zdvih (mm) 180, Vnější závit M10x1,25, DN (mm) 32, Druhý průměr (mm) píst. 12, Hmotnost (kg) 1,2
LH0800185; Provozní tlak (bar) 1-10, Zdvih (mm) 185, Vnější závit M20x1,5, DN (mm) 80, Druhý průměr (mm) píst. 25, Hmotnost (kg) 4,3
LH0630250; Provozní tlak (bar) 1-10, Zdvih (mm) 250, Vnější závit M16x1,5, DN (mm) 63, Druhý průměr (mm) píst. 20, Hmotnost (kg) 2,63
LH1001600; Provozní tlak (bar) 1-10, Zdvih (mm) 1600, Vnější závit M20x1,5, DN (mm) 100, Druhý průměr (mm) píst. 25, Hmotnost (kg) 12
LH0630220; Provozní tlak (bar) 1-10, Zdvih (mm) 220, Vnější závit M16x1,5, DN (mm) 63, Druhý průměr (mm) píst. 20, Hmotnost (kg) 2,63
LH1000120; Provozní tlak (bar) 1-10, Zdvih (mm) 120, Vnější závit M20x1,5, DN (mm) 100, Druhý průměr (mm) píst. 25, Hmotnost (kg) 4,47
Dvojčinné válce pracují na principů dvou tlakových přívodů (vtoků), které převedou tlakovou energii na axiální výsun pístnice, čímž konají práci, nepotřebují zpětnou pružinu na výchozí polohu.Vyráběné průměry válců jsou od 32 mm do 125 mm, zdvih od 25 mm do 1000 mm.Dlouhá životnost závisí na čistotě tlakového vzduchu.Výrobce AIGNEP nabízí pro řadu také 3 řady těsnění (NBR - standard, PU, FKM). Těsnění a opravné sady s těmito elastomery je možno dodat samostatně.Válce splňují maximální požadavky na výkon a zatížení při posunech, mají magnetické tlumení na konci zdvihů. Tlumení se jednoduše seřizuje dvěma zapuštěnými šroubky na každém konci samostatně.U dvojčinných válců se používají zejména 5/2 a 5/3 ovládací ventily.Při objednání je důležité znát typ válce, průměr válce v mm a zdvih v mm. Dodací termín u AIGNEP skladu bývá 2-3 týdny.Válce je také možno vyrobit na základě poptávky v dílnách GMS, dodací termín je 48 hodin. Doložíme se zkušebním testem na pracovní tlak a těsnost.
Použití produktu
Robotická automatizace procesů
