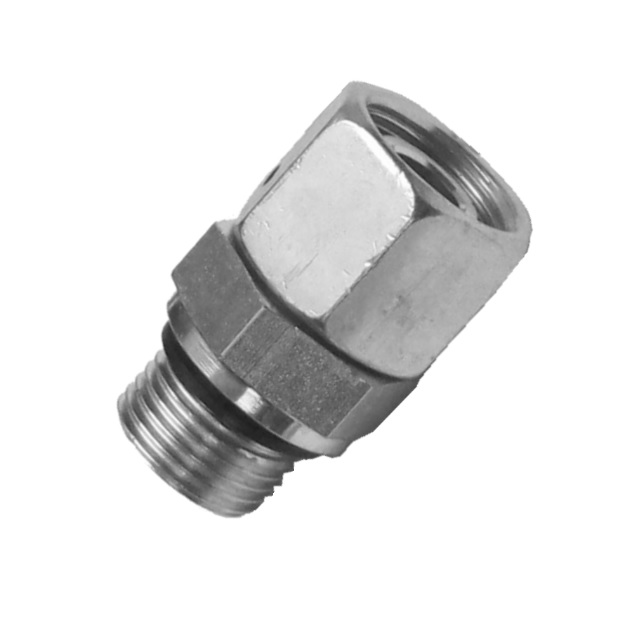

HPP-G přípojka do kostky (S) DIN3852

1 / 2

+-4 dalších

Varianty AME06SMG04EL.1; Provozní tlak (bar) 630, Série (S), Vnější závit M14x1,5, Připoj. závit AG 1/4", Trubka (mm) 6, Hmotnost (kg) 0,032, Šestihran 19, Výška

AME06SMG04EL.1; Provozní tlak (bar) 630, Série (S), Vnější závit M14x1,5, Připoj. závit AG 1/4", Trubka (mm) 6, Hmotnost (kg) 0,032, Šestihran 19, Výška

AME08SMG04EL.1; Provozní tlak (bar) 630, Série (S), Vnější závit M16x1,5, Připoj. závit AG 1/4", Trubka (mm) 8, Hmotnost (kg) 0,032, Šestihran 19, Výška

AME08SMG06EL.1; Provozní tlak (bar) 630, Série (S), Vnější závit M16x1,5, Připoj. závit AG 3/8", Trubka (mm) 8, Hmotnost (kg) 0,032, Šestihran 22, Výška

AME08SMG08EL.1-10; Provozní tlak (bar) 630, Série (S), Vnější závit M16x1,5, Připoj. závit AG 1/2", Trubka (mm) 8, Hmotnost (kg) 0,032, Šestihran 22, Výška

AME10SMG04EL.1; Provozní tlak (bar) 630, Série (S), Vnější závit M18x1,5, Připoj. závit AG 1/4", Trubka (mm) 10, Hmotnost (kg) 0,038, Šestihran 19, Výška

AME10SMG06EL.1; Provozní tlak (bar) 630, Série (S), Vnější závit M18x1,5, Připoj. závit AG 3/8", Trubka (mm) 10, Hmotnost (kg) 0,048, Šestihran 22, Výška

AME10SMG08EL.1; Provozní tlak (bar) 630, Série (S), Vnější závit M18x1,5, Připoj. závit AG 1/2", Trubka (mm) 10, Hmotnost (kg) 0,055, Šestihran 27, Výška

AME12SMG04EL.1; Provozní tlak (bar) 630, Série (S), Vnější závit M20x1,5, Připoj. závit AG 1/4", Trubka (mm) 12, Hmotnost (kg) 0,06, Šestihran 22, Výška

AME12SMG06EL.1; Provozní tlak (bar) 630, Série (S), Vnější závit M20x1,5, Připoj. závit AG 3/8", Trubka (mm) 12, Hmotnost (kg) 0,048, Šestihran 22, Výška

AME12SMG08EL.1; Provozní tlak (bar) 630, Série (S), Vnější závit M20x1,5, Připoj. závit AG 1/2", Trubka (mm) 12, Hmotnost (kg) 0,071, Šestihran 27, Výška

AME12SMG12EL.1-10; Provozní tlak (bar) 400, Série (S), Vnější závit M20x1,5, Připoj. závit AG 3/4", Trubka (mm) 12, Hmotnost (kg) 0,079, Šestihran 27, Výška

AME14SMG06EL.1; Provozní tlak (bar) 630, Série (S), Vnější závit M22x1,5, Připoj. závit AG 3/8", Trubka (mm) 14, Hmotnost (kg) 0,12, Šestihran 24, Výška

AME14SMG08EL.1; Provozní tlak (bar) 630, Série (S), Vnější závit M22x1,5, Připoj. závit AG 1/2", Trubka (mm) 14, Hmotnost (kg) 0,12, Šestihran 27, Výška

AME16SMG06EL.1; Provozní tlak (bar) 400, Série (S), Vnější závit M24x1,5, Připoj. závit AG 3/8", Trubka (mm) 16, Hmotnost (kg) 0,11, Šestihran 27, Výška

AME16SMG08EL.1; Provozní tlak (bar) 400, Série (S), Vnější závit M24x1,5, Připoj. závit AG 1/2", Trubka (mm) 16, Hmotnost (kg) 0,1, Šestihran 32, Výška

AME16SMG12EL.1; Provozní tlak (bar) 400, Série (S), Vnější závit M24x1,5, Připoj. závit AG 3/4", Trubka (mm) 16, Hmotnost (kg) 0,21, Šestihran 32, Výška

AME20SMG08EL.1; Provozní tlak (bar) 400, Série (S), Vnější závit M30x2, Připoj. závit AG 1/2", Trubka (mm) 20, Hmotnost (kg) 0,19, Šestihran 32, Výška

AME20SMG12EL.1; Provozní tlak (bar) 400, Série (S), Vnější závit M30x2, Připoj. závit AG 3/4", Trubka (mm) 20, Hmotnost (kg) 0,21, Šestihran 32, Výška

AME20SMG16EL.1; Provozní tlak (bar) 400, Série (S), Vnější závit M30x2, Připoj. závit AG 1", Trubka (mm) 20, Hmotnost (kg) 0,25, Šestihran 41, Výška

AME25SMG12EL.1; Provozní tlak (bar) 400, Série (S), Vnější závit M36x2, Připoj. závit AG 3/4", Trubka (mm) 25, Hmotnost (kg) 0,224, Šestihran 41, Výška

AME25SMG16EL.1; Provozní tlak (bar) 400, Série (S), Vnější závit M36x2, Připoj. závit AG 1", Trubka (mm) 25, Hmotnost (kg) 0,262, Šestihran 41, Výška

AME25SMG20EL.1; Provozní tlak (bar) 400, Série (S), Vnější závit M36x2, Připoj. závit AG 1.1/4", Trubka (mm) 25, Hmotnost (kg) 0,3, Šestihran 50, Výška

AME30SMG16EL.1; Provozní tlak (bar) 400, Série (S), Vnější závit M42x2, Připoj. závit AG 1", Trubka (mm) 30, Hmotnost (kg) 0,3, Šestihran 46, Výška

AME30SMG20EL.1; Provozní tlak (bar) 400, Série (S), Vnější závit M42x2, Připoj. závit AG 1.1/4", Trubka (mm) 30, Hmotnost (kg) 0,322, Šestihran 50, Výška

AME30SMG24EL.1-33; Provozní tlak (bar) 160, Série (S), Vnější závit M42x2, Připoj. závit AG 1.1/2", Trubka (mm) 30, Hmotnost (kg) 0,37, Šestihran 55, Výška

AME38SMG20EL.1; Provozní tlak (bar) 315, Série (S), Vnější závit M52x2, Připoj. závit AG 1.1/4", Trubka (mm) 38, Hmotnost (kg) 0,503, Šestihran 50, Výška

AME38SMG24EL.1; Provozní tlak (bar) 345, Série (S), Vnější závit M52x2, Připoj. závit AG 1.1/2", Trubka (mm) 38, Hmotnost (kg) 0,525, Šestihran 55, Výška

AME25SMG08EL.1-16; Provozní tlak (bar) 400, Série (S), Vnější závit M36x2, Připoj. závit AG 1/2", Trubka (mm) 25, Hmotnost (kg) 0,252, Šestihran 41, Výška

Z-AME25SMG12EL.1; Provozní tlak (bar) 400, Série (S), Vnější závit M36x2, Připoj. závit AG 3/4", Trubka (mm) 25, Hmotnost (kg) 0,224, Šestihran 41, Materiál ZN/NI

AME12SMG04EL.1-03; Provozní tlak (bar) 630, Série (S), Vnější závit M20x1,5, Připoj. závit AG 1/4", Trubka (mm) 12, Hmotnost (kg) 0,06, Šestihran 22, Výška

Do košíku

0 Kč

0 Kč bez DPH

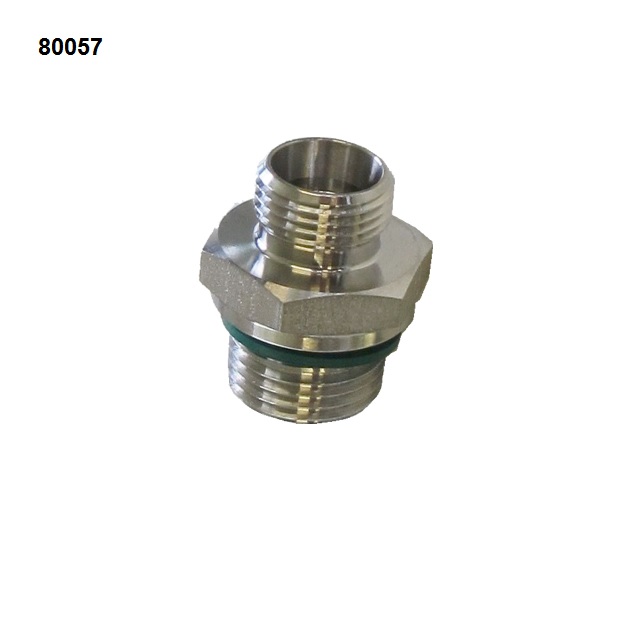

Vnější závit v palcové řadě -G je připojovací, tzv. do kostky, těsnící plocha je v zápichu osazená o-kroužkem.Na straně s Metrickým závitem je vnitřní kužel 24°.

Originál katalogový list.pdf

Materiál produktu

Ocel
