HydraulikaHydraulické koncovky a objímkyKoncovky - metrické závity

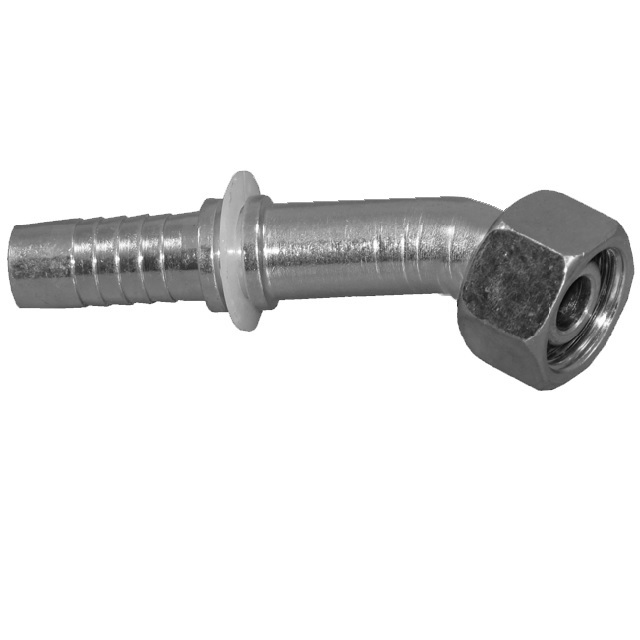

DKOL45° - FEMALE O-24°

1 / 3

+-3 dalších

Varianty Z-F45E1630L22; Celková délka (mm) L=76, Provozní tlak (bar) 280, Vnitřní závit M18x1,5, DN (mm) 6, Trubka (mm) 12, Hmotnost (kg) 0,05, Velikost [modul] (-04), Šestihran 22, Kóta B 17, Výška , Hadice d/D 1/4"

Z-F45E1630L22; Celková délka (mm) L=76, Provozní tlak (bar) 280, Vnitřní závit M18x1,5, DN (mm) 6, Trubka (mm) 12, Hmotnost (kg) 0,05, Velikost [modul] (-04), Šestihran 22, Kóta B 17, Výška , Hadice d/D 1/4"

F45E2045L35; Celková délka (mm) L=80, Provozní tlak (bar) 280, Vnitřní závit M18x1,5, DN (mm) 8, Trubka (mm) 12, Hmotnost (kg) 0,045, Velikost [modul] (-05), Šestihran 19, Kóta B 20, Výška , Hadice d/D 5/16"

F45E0312L6; Celková délka (mm) L=65, Provozní tlak (bar) 280, Vnitřní závit M12x1,5, DN (mm) 5, Trubka (mm) 6, Hmotnost (kg) 0,035, Velikost [modul] (-03), Šestihran 14, Kóta B 15, Výška , Hadice d/D 3/16"

F45E0314L8; Celková délka (mm) L=65, Provozní tlak (bar) 280, Vnitřní závit M14x1,5, DN (mm) 5, Trubka (mm) 8, Hmotnost (kg) 0,045, Velikost [modul] (-03), Šestihran 17, Kóta B 15, Výška , Hadice d/D 3/16"

F45E0412L6; Celková délka (mm) L=68, Provozní tlak (bar) 280, Vnitřní závit M12x1,5, DN (mm) 6, Trubka (mm) 6, Hmotnost (kg) 0,035, Velikost [modul] (-04), Šestihran 17, Kóta B 17, Výška , Hadice d/D 1/4"

F45E0414L8; Celková délka (mm) L=78, Provozní tlak (bar) 280, Vnitřní závit M14x1,5, DN (mm) 6, Trubka (mm) 8, Hmotnost (kg) 0,045, Velikost [modul] (-04), Šestihran 17, Kóta B 17, Výška , Hadice d/D 1/4"

F45E0412L6-05; Celková délka (mm) L=68, Provozní tlak (bar) 280, Vnitřní závit M12x1,5, DN (mm) 6, Trubka (mm) 6, Hmotnost (kg) 0,035, Velikost [modul] (-04), Šestihran 17, Kóta B 17, Výška , Hadice d/D 1/4"

F45E0416L10; Celková délka (mm) L=76, Provozní tlak (bar) 280, Vnitřní závit M16x1,5, DN (mm) 6, Trubka (mm) 10, Hmotnost (kg) 0,045, Velikost [modul] (-04), Šestihran 19, Kóta B 17, Výška , Hadice d/D 1/4"

F45E0514L8; Celková délka (mm) L=79, Provozní tlak (bar) 280, Vnitřní závit M14x1,5, DN (mm) 8, Trubka (mm) 8, Hmotnost (kg) 0,045, Velikost [modul] (-05), Šestihran 19, Kóta B 23,5, Výška , Hadice d/D 5/16"

F45E0516L10; Celková délka (mm) L=80, Provozní tlak (bar) 280, Vnitřní závit M16x1,5, DN (mm) 8, Trubka (mm) 10, Hmotnost (kg) 0,045, Velikost [modul] (-05), Šestihran 19, Kóta B 17, Výška , Hadice d/D 5/16"

F45E0616L10; Celková délka (mm) L=85, Provozní tlak (bar) 280, Vnitřní závit M16x1,5, DN (mm) 10, Trubka (mm) 10, Hmotnost (kg) 0,057, Velikost [modul] (-06), Šestihran 19, Kóta B 20, Výška , Hadice d/D 5/16"

F45E0618L12; Celková délka (mm) L=86,5, Provozní tlak (bar) 280, Vnitřní závit M18x1,5, DN (mm) 10, Trubka (mm) 12, Hmotnost (kg) 0,065, Velikost [modul] (-06), Šestihran 22, Kóta B 17, Výška , Hadice d/D 3/8"

F45E0622L15; Celková délka (mm) L=88,5, Provozní tlak (bar) 280, Vnitřní závit M22x1,5, DN (mm) 10, Trubka (mm) 15, Hmotnost (kg) 0,087, Velikost [modul] (-06), Šestihran 27, Kóta B 19, Výška , Hadice d/D 3/8"

F45E0818L12; Celková délka (mm) L=98,0, Provozní tlak (bar) 280, Vnitřní závit M18x1,5, DN (mm) 12, Trubka (mm) 12, Hmotnost (kg) 0,065, Velikost [modul] (-08), Šestihran 22, Kóta B 27, Výška , Hadice d/D 1/2"

F45E0822L15; Celková délka (mm) L=97, Provozní tlak (bar) 280, Vnitřní závit M22x1,5, DN (mm) 12, Trubka (mm) 15, Hmotnost (kg) 0,107, Velikost [modul] (-08), Šestihran 27, Kóta B 22, Výška , Hadice d/D 1/2"

F45E0826L18; Celková délka (mm) L=98, Provozní tlak (bar) 210, Vnitřní závit M26x1,5, DN (mm) 12, Trubka (mm) 18, Hmotnost (kg) 0,143, Velikost [modul] (-08), Šestihran 32, Kóta B 26, Výška , Hadice d/D 1/2"

F45E1022L15-10; Celková délka (mm) L=84,5, Provozní tlak (bar) 420, Vnitřní závit M22x1,5, DN (mm) 16, Trubka (mm) 15, Hmotnost (kg) 0,085, Velikost [modul] (-10), Šestihran 27, Kóta B 24,5, Výška , Hadice d/D 3/4"

F45E1026L18; Celková délka (mm) L=97, Provozní tlak (bar) 210, Vnitřní závit M26x1,5, DN (mm) 16, Trubka (mm) 18, Hmotnost (kg) 0,155, Velikost [modul] (-10), Šestihran 32, Kóta B 28, Výška , Hadice d/D 5/8"

F45E1030L22; Celková délka (mm) L=99, Provozní tlak (bar) 210, Vnitřní závit M30x2, DN (mm) 16, Trubka (mm) 22, Hmotnost (kg) 0,195, Velikost [modul] (-10), Šestihran 36, Kóta B 30, Výška , Hadice d/D 5/8"

F45E1226L18; Celková délka (mm) L=104, Provozní tlak (bar) 210, Vnitřní závit M26x1,5, DN (mm) 20, Trubka (mm) 18, Hmotnost (kg) 0,209, Velikost [modul] (-12), Šestihran 32, Kóta B 33,5, Výška , Hadice d/D 3/4"

F45E1230L22; Celková délka (mm) L=103,5, Provozní tlak (bar) 210, Vnitřní závit M30x2, DN (mm) 20, Trubka (mm) 22, Hmotnost (kg) 0,226, Velikost [modul] (-12), Šestihran 36, Kóta B 27, Výška , Hadice d/D 3/4"

F45E1636L28; Celková délka (mm) L=140, Provozní tlak (bar) 165, Vnitřní závit M36x2, DN (mm) 25, Trubka (mm) 28, Hmotnost (kg) 0,386, Velikost [modul] (-16), Šestihran 41, Kóta B 38,5, Výška , Hadice d/D 1"

Z-F45E1630L22; Celková délka (mm) L=140, Provozní tlak (bar) 165, Vnitřní závit M30x2, DN (mm) 25, Trubka (mm) 28, Hmotnost (kg) 0,386, Velikost [modul] (-16), Šestihran 36, Kóta B 38,5, Materiál ZN/NI, Hadice d/D 1"

F45E2045L35; Celková délka (mm) L=164,5, Provozní tlak (bar) 125, Vnitřní závit M45 x 2, DN (mm) 32, Trubka (mm) 35, Hmotnost (kg) 0,636, Velikost [modul] (-20), Šestihran 50, Kóta B 35, Výška , Hadice d/D 1.1/4"

F45E2452L42; Celková délka (mm) L=189, Provozní tlak (bar) 100, Vnitřní závit M52 x 2, DN (mm) 40, Trubka (mm) 42, Hmotnost (kg) 0,817, Velikost [modul] (-24), Šestihran 60, Kóta B 45, Výška , Hadice d/D 1.1/2"

F45E0412L6SW14-10; Celková délka (mm) L=62, Provozní tlak (bar) 415, Vnitřní závit M12x1,5, DN (mm) 6, Trubka (mm) 6, Hmotnost (kg) 0,035, Velikost [modul] (-04), Šestihran 14, Výška , Hadice d/D 1/4"

Do košíku

0 Kč

0 Kč bez DPH

Lisovací nátrubek úhel 45° DKOL 24° pro hydraulické hadice, metrický závit, lehká řada.Vnější kužel 24° s O-kroužkem.Pro výběr koncovky k patřičnému průměru hadice slouží údaj "Určeno na hadici [Inch]"Tabulkový údaj "Trub. [mm]" - uvádí protikus "trubku", do které koncovka zapadá kuželem.

Originál katalogový list.pdf

Materiál produktu

Ocel (galvanicky potažená)
